دليل الاختيار والأداء الشامل لوحدات معالجة الهواء Ruidong

وحدات معالجة الهواء (AHUS) هي المعدات الأساسية لأنظمة تكييف الهواء. يمكنه التبريد والتدفئة والترطيب وتصفية الهواء وفقًا لسيناريوهات التطبيق المختلفة ، ويستخدم على نطاق واسع في مختلف المساحات العامة والتجارية. يتم تصنيف AHUS بشكل أساسي إلى أربعة أنواع: مثبت على السقف ، من النوع النفاث ، الأفقي ، والرأسي. على الرغم من أن وظائفها الأساسية متسقة ، فإن التصنيف يعتمد بشكل أساسي على مطابقة مساحة التثبيت مع المتطلبات الوظيفية.

يوفر هذا المستند شرحًا مفصلاً لتصنيفات AHU ، والتكوينات الأساسية ، ومعلمات التشغيل ، ومزايا الأداء ، وسيناريوهات التطبيق ، بمثابة مرجع لاختيار المستخدم والتطبيق.

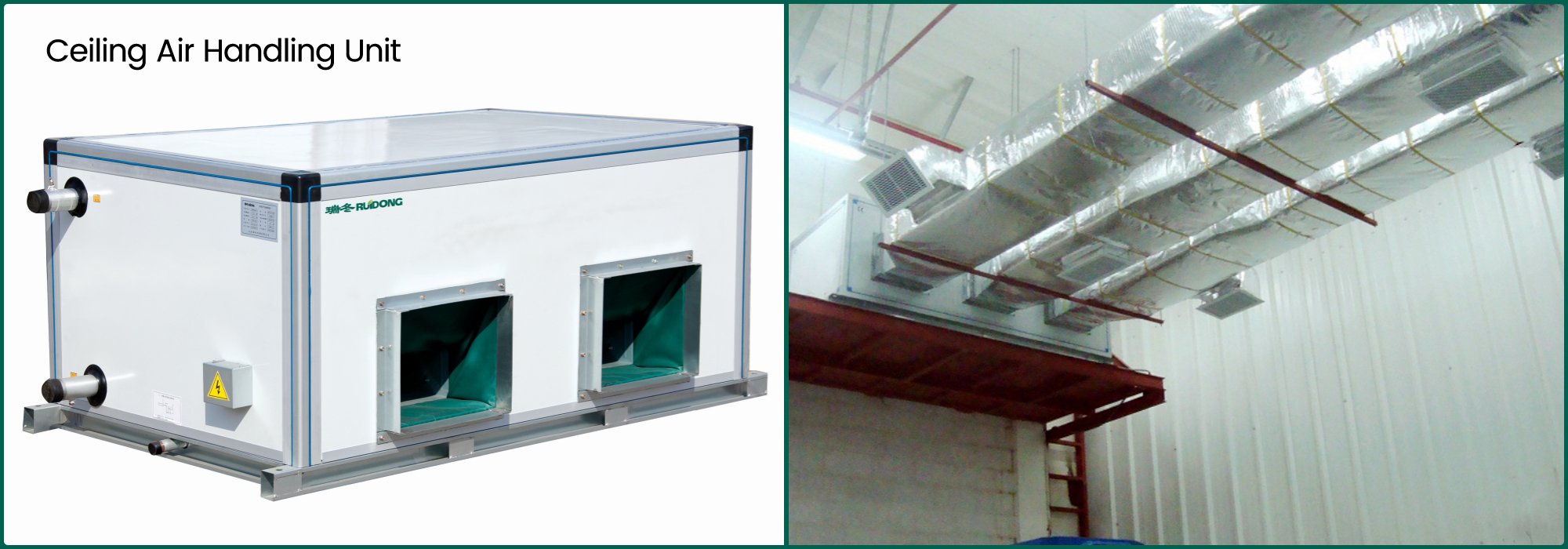

وحدة معالجة الهواء السقف

1. طريقة التثبيت

تعتمد وحدات معالجة الهواء المثبتة على تصميم التثبيت. إنه يحتوي على بنية مضغوطة وحجم صغير ، ولا يشغل مساحة أرضية ، ولا يحتاج إلا إلى إصلاح داخل سقف المبنى باستخدام أقواس الرفع الخاصة (تأكد من أن سعة حمل حمل السقف لا تقل عن 1.2 ضعف وزن الوحدة).

أثناء التثبيت ، يجب حجز مساحة الصيانة الكافية (عادة ما تكون 300-500 مم حول الوحدة). يجب أن يتم تهيئة الداخلية السقف بشكل جيد لمنع تراكم الحرارة أثناء التشغيل. يجب توصيل مجاري مدخل الوحدة والمنفذ بدقة بنظام القناة داخل السقف لضمان محكم الهواء وتقليل تسرب الهواء.

2. مسافة إمداد الهواء

نظرًا لحجمها المدمج وقوة المروحة المعتدلة والضغط ، فإن مسافة إمداد الهواء عادة ما تكون 7.5 متر 40 . هذا النوع من الوحدات مناسب لإمداد الهواء قصير المسافات ويستخدم عادة مع قنوات الهواء الداخلية المحلية أو ناشرات الهواء لتحقيق علاج دقيق للهواء في مناطق صغيرة (على سبيل المثال ، المكاتب الصغيرة ، غرف الاجتماعات ، غرف الضيوف في الفندق) ، وتجنب زيادة مقاومة الهواء ، واستهلاك الطاقة ، وفقدان درجة الحرارة الناتجة عن إمدادات الهواء الطويلة.

3. المزايا الرئيسية وسيناريوهات التطبيق

ميزةها الرئيسية هي توفير مساحة الأرضية وتقديم تركيب مرن ، وخاصة مناسبة للمناطق ذات مساحة الأرضية المحدودة.

تشمل السيناريوهات المعمول بها غرف الضيوف في الفندق ، والمكاتب الصغيرة ، وأجنحة المستشفيات ، وغرف قراءة المكتبة ، وغيرها من مناطق علاج الهواء الصغيرة أو اللامركزية.

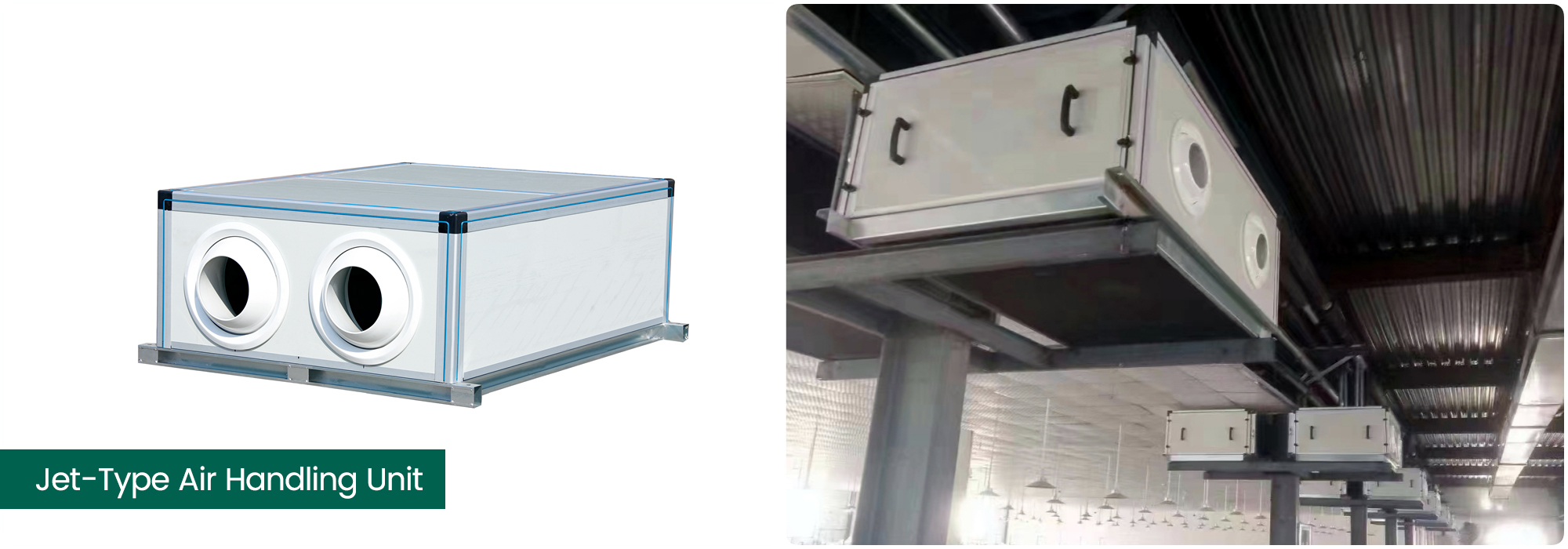

وحدة الطائرمعالجة الهواء

1. طريقة التثبيت

يمكن تثبيت Jet Ahus بطريقتين: السقف والأرضية. يشبه تثبيت السقف AHUS السقف ، لكن جسم الوحدة مزود بمنفذ الهواء النفاث الخاص. يتطلب نموذج تركيب الأرضية وضع الوحدة في مساحة أرضية مسطحة (مع وسادة تخميد مثل وسادة المطاط لتقليل الاهتزاز) ، أو مرتفعة من 100 إلى 200 مم فوق الأرض لسهولة التنظيف والصيانة.

أثناء التثبيت ، يجب إيلاء الانتباه إلى اتجاه منفذ الهواء النفاث. يجب ضبط الزاوية وفقًا لتخطيط المساحة الداخلي ومتطلبات إمداد الهواء (يمكن تحقيق ضبط الزاوية من 0 إلى 30 درجة) للتأكد من أن تدفق الهواء النفاث يمكن أن يغطي المنطقة المستهدفة. في الوقت نفسه ، يجب استخدام الأنابيب المرنة للاتصال بين الوحدة والقناة الهوائية لتقليل تأثير الاهتزاز على قناة الهواء وضمان إمدادات الهواء المستقرة.

2. مسافة إمداد الهواء

الميزة الأساسية من Jet Ahus هي إمدادات الهواء لمسافات طويلة. باستخدام تقنية تدفق الهواء الطائرات الخاصة ، يخلق تدفق الهواء عالي الضغط تأثيرًا نفاثة يتغلب على مقاومة الهواء ، مما يتيح مسافات إمدادات الهواء من 20 إلى 50 مترًا ، حيث تصل بعض الطرز الكبيرة إلى أكثر من 60 مترًا. لا تتطلب هذه الوحدات أنظمة قناة معقدة ويمكنها تقديم الهواء المشروط مباشرة من خلال فوهات نفاثة ، مما يقلل من استثمار القناة وخسائر المقاومة.

3. المزايا الرئيسية وسيناريوهات التطبيق

تشمل المزايا مسافة إمداد الهواء الطويلة ، وتوزيع تدفق الهواء الموحد ، وتقليل العمل ، وخفض تكاليف التثبيت واستخدام المساحة.

تشمل السيناريوهات المعمول بها مراكز التسوق الكبيرة ، ومحلات السوبر ماركت ، وعلم الصالة الرياضية ، وقاعات المعارض ، وقاعات انتظار محطة القطار - المساحات الكبيرة ذات السقف العالي (عادةً ≥ 4 أمتار) التي تتطلب تداول الهواء الفعال والتحكم في درجة الحرارة.

وحدة معالجة الهواء الأفقي

1. طريقة التثبيت

يتم تثبيت Ahus الأفقي على الأرض في تصميم أفقي. يجب وضعها على سطح مستو (مع تسوية الأسمنت أو قاعدة الصلب) لضمان تشغيل مستقر.

يمكن تخصيص الوحدات في الحجم وعادة ما تكون معيارية ، مما يسمح بمجموعة من الأقسام المختلفة (على سبيل المثال ، المرشح ، التبريد ، التدفئة ، الترطيب). عادةً ما تستخدم اتصالات القناة الشفاه مع حشيات الختم (على سبيل المثال ، المطاط المقاوم لدرجة الحرارة) لضمان محكم الهواء. يجب حجز مساحة صيانة كافية (500 - 800 مم على كلا الجانبين ، 400 - 600 ملم في الأعلى).

2. مسافة إمداد الهواء

مع قوة مروحة أكبر وضغط أعلى ، ومطابقة بتصميم القناة المناسب ، يمكن أن تصل مسافة إمداد الهواء إلى 27 مترًا 55 . هذه الوحدات مناسبة لإمدادات الهواء المتوسطة إلى الطويلة ، ويمكنها توزيع الهواء المكيف على غرف متعددة أو مناطق كبيرة مع تدفق الهواء المستقر ودقة التحكم في درجة الحرارة العالية ( ± 1° C).

3. المزايا الرئيسية وسيناريوهات التطبيق

تشمل المزايا نطاق تدفق الهواء الواسع (Ruidong أفقي AHUS: 2000 - 50000 م ³ /ساعة) ، أقسام وظيفية كاملة ، وكفاءة في التبادل الحراري العالي ، تلبية احتياجات معالجة الهواء المعقدة.

تشمل السيناريوهات المعمول بها مكاتب كبيرة ، وعلاج في الفنادق ، ومباني العيادات الخارجية في المستشفى ، وقاعات المكتبات ، وأرضيات مراكز التسوق - مناطق علاج الهواء مركزية متوسطة إلى كبيرة.

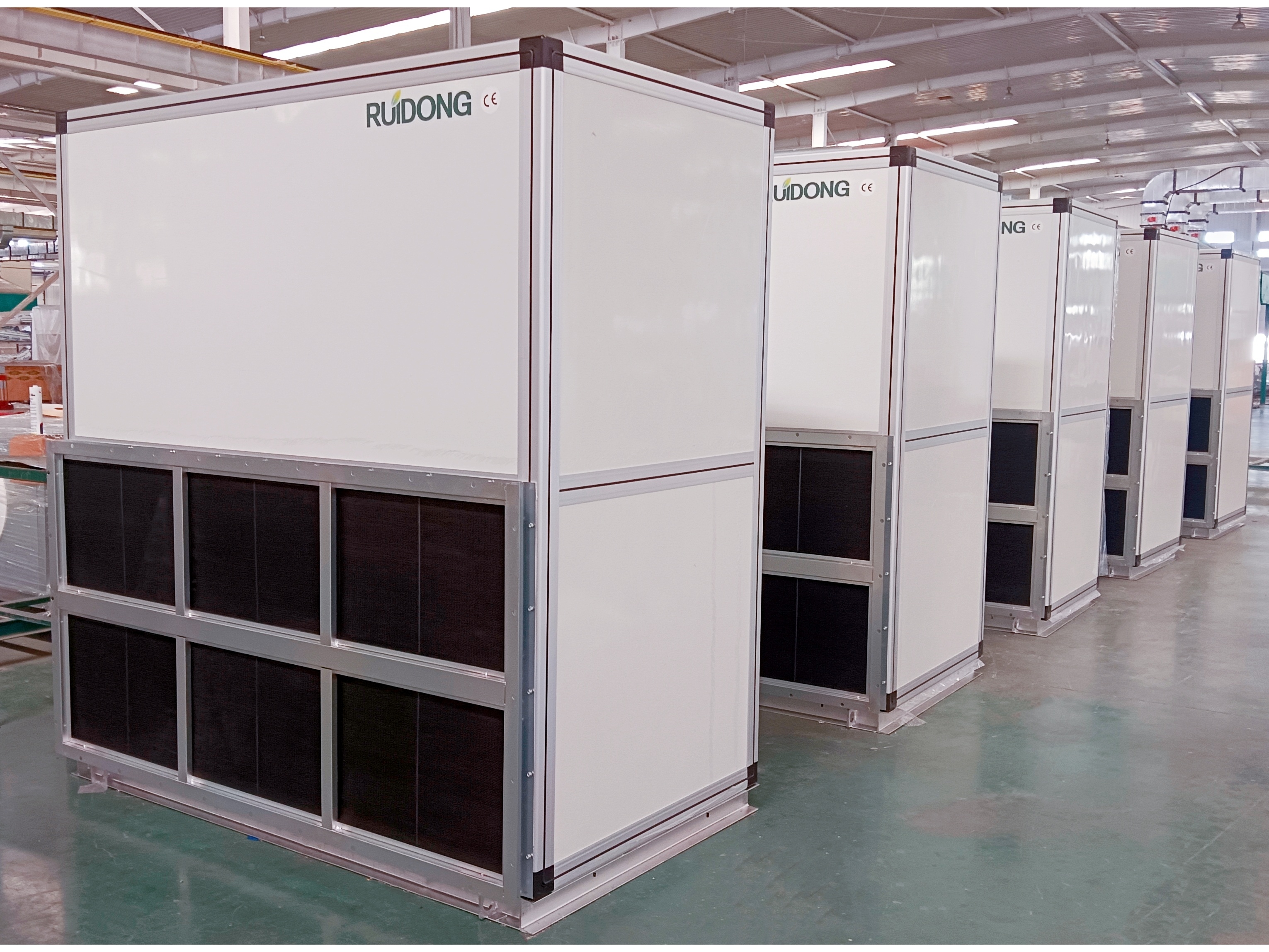

وحدة معالجة الهواء الرأسية

1. طريقة التثبيت

يتم تثبيت AHUS العمودي في وضع مستقيم على الأرض ، وتحتل بصمة صغيرة (1/3 إلى 1/2 من الوحدات الأفقية) ، مناسبة للمساحات الضيقة مثل الزوايا أو غرف المعدات أو جوانب الممرات. يجب وضع الوحدة على سطح مستوى ، مع أقدام قابلة للتعديل (50 - 100 مم) للتسوية لتجنب الاهتزاز.

اتجاهات مدخل الهواء والمخرج مرن - المداخل الجانبي/المخرج العلوي أو النافذ السفلي - اعتمادًا على متطلبات الموقع. يتم توصيل القنوات عن طريق الأختام ذات الحواف لمنع التسرب. توجد أبواب الصيانة في المقدمة أو الجانب ، والتي تتطلب فقط 200 - 300 مم من التخليص العلوي.

2. مسافة إمداد الهواء

تكون مسافة إمدادات الهواء بين الأنواع المثبتة على السقف والأفقي ، وعادة ما 27تكون 5-5 أمتار. نظرًا للهيكل الأطول ووضع مروحة أعلى ، يمكن تحسين تدفق الهواء باستخدام تصميمات المخرج (على سبيل المثال ، لاعبو الطبقات المزدوجة ، الناشرون) لتغطية مساحات متوسطة المستوى بشكل فعال ، مناسبة للمناطق المتوسطة الحجم.

3. المزايا الرئيسية وسيناريوهات التطبيق

تشمل المزايا بصمة صغيرة ، وتركيب مرن ، والوظائف الكاملة ، مما يتيح معالجة تدفق الهواء عالية في مساحة محدودة.

تشمل السيناريوهات المعمول بها غرف المعدات بجوار ممرات الفنادق ، والمناطق المساعدة في مراكز التسوق الصغيرة ، وممرات المستشفيات ، والمناطق القريبة من الخزانات أو الحمامات في المباني المكتبية.

تكوين الأساس وأداء معلمات وحدات معالجة Air Ruidong Group

1. الترطيب وتكوين الترشيح

(1) وظيفة الترطيب: دون تغيير حجم الوحدة ، يمكن إضافة وحدة ترطيب الفيلم الرطب. يستخدم التبخر الطبيعي ، ولا ينتج أي ضباب أبيض ، ويعدل الرطوبة تلقائيًا بناءً على الاحتياجات الداخلية (تتوافق بشكل خاص وفقًا لحجم الهواء في الوحدة).

(2) تكوين الترشيح:

L المرشح القياسي: مدخل الهواء الإرجاع مزود بفلتر شبكة النايلون ، مرشح أولي مع دقة الترشيح من 1-10 ميكرون ، فعالة لجزيئات الغبار الكبيرة ، سهلة التنظيف والاستبدال.

L مرشح اختياري: يمكن تحديد مرشح اللوحة الأولية (كفاءة 40-60 ٪ لجزيئات -5.0 ميكرون). من أجل أعلى النظافة ، تتوفر مرشحات متوسطة أو عالية الكفاءة.

2. خيارات صف ملف التبريد

تتوفر ملفات التبريد (أو التدفئة) في تكوينات 4 صفوف و 6 صفوف و 8 صفوف:

L 4 - أنابيب الصف: مساحة تبادل حراري أصغر ، مناسبة للمساحة الصغيرة مع انخفاض الطلب على التبادل الحراري ، ومضغوط وفعال الطاقة.

L 6 - أنابيب الصف: مساحة معتدلة ، والتكوين السائد ، ومناسبة لمعظم احتياجات التبريد/التدفئة (على سبيل المثال ، المكاتب ، وعلاج الفنادق) ، وموازنة كفاءة تبادل الحرارة واستهلاك الطاقة.

L 8-أنابيب الصف: أكبر مساحة ، أعلى كفاءة ، مناسبة لسيناريوهات الطلب المرتفع للتبادل الحراري (على سبيل المثال ، المناخات الباردة وغرف المعدات عالية الحرارة والهواء النقي في درجة الحرارة/الرطوبة). يمكن أن يضبط درجة حرارة الهواء بسرعة وضمان استقرار درجة الحرارة الداخلية.

3. معايير المعلمة التشغيل

تنقسم وحدات معالجة الهواء إلى وضعين للتشغيل: وضع الهواء الإرجاع ووضع الهواء النقي:

إرجاع وضع الهواء (الهواء الداخلي بشكل رئيسي ، ≤30 ٪ هواء نقي):

L التبريد: الماء البارد 7 درجة مئوية/12 درجة مئوية ، الهواء مدخل 27 درجة مئوية/19.5 درجة مئوية ديسيبل/WB ، سعة التبريد 10.5–377.9 كيلو واط.

L التدفئة: الماء الساخن 60 درجة مئوية ، الهواء مدخل 21 درجة مئوية ، سعة التدفئة 17.2-619.8 كيلو واط.

وضع الهواء النقي (وضع الهواء النقي (يتولى أساسًا الهواء النقي في الهواء الطلق ، مع نسبة عالية من الهواء النقي ، بشكل عام 70 ٪ ، أو حتى الهواء النقي 100 ٪):

L التبريد: الماء البارد 7 درجة مئوية/12 درجة مئوية ، الهواء مدخل 35 درجة مئوية/28 درجة مئوية ديسيبل/Wb.

L التدفئة: الماء الساخن 60 درجة مئوية ، الهواء مدخل 7 درجة مئوية ديسيبل.

مزايا الأداء الأساسية لوحدات التعامل مع الهواء

1. تبادل حراري فعال: مبردات سطحية عالية الجودة من Ruidong مصنوعة ذاتية

تستخدم ملفات التبريد الخاصة بـ Ruidong أنابيب نحاسية عالية الجودة مع زعانف الألومنيوم المحببة ، المصنعة باستخدام التوسع الميكانيكي للاتصال الضيق والكفاءة العالية.

يتم اختبار الملفات في 2.0 ميجا باسكال للتسربات. يمنع رقائق الألومنيوم 0.12 مم من تراكم الماء والتآكل ، ويمتد عمر الخدمة.

2. عملية مستقرة ومنخفضة الضوضاء

L مراوح الطرد المركزي المزدوج مع اختبار توازن ديناميكي وثابت للتشغيل السلس والهادئ.

يقلل التصميم المنخفض للهروب من انتقال الضوضاء بأكثر من 30 ٪ ويمنع التأثير الهيكلي.

المحامل التي تحمل علامة تجارية دوليًا تضمن حياة طويلة وصيانة منخفضة.

3. بنية متينة وآمنة

L إطار سبيكة الألمنيوم مع عدم وجود جسر حراري وقوة عالية وخفيفة الوزن ومقاومة للتآكل.

L ألواح الصلب ذات الوجهين مع عزل رغوة البولي يوريثان عالي الكثافة تمنع التكثيف وفقدان الطاقة.

4. الصيانة السهلة

L Locksing Access Door Locks لضمان محكم الهواء والسماح وصولًا سريعًا لاستبدال المرشح أو تنظيف الملف.

L CRAA معتمد ، ضمان أداء موثوق وجودة للتطبيقات الصعبة.

شكرا لك لاختيار مجموعة رويدونج. نحن ملتزمون بتقديم حلول معالجة الهواء الفعالة والموثوقة والتوفير للطاقة. إذا كان لديك أي أسئلة أثناء اختيار المنتج أو تصميم النظام أو التثبيت ، فيرجى عدم التردد في الاتصال بنا. فريقنا المخصص مستعد لتوفير دعم الخبراء ويساعدك على إنشاء بيئة داخلية مريحة وصحية ومستدامة.
