يعد المبادل الحراري مكونًا أساسيًا في العديد من الأنظمة الصناعية وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC). وتتمثل وظيفتها الأساسية في تسهيل انتقال الحرارة بين سائلين دون اختلاطهما. وهذا أمر بالغ الأهمية في العمليات التي تتطلب تنظيم الحرارة، كما هو الحال في أنظمة التبريد.
في أنظمة مياه التبريد، تلعب المبادلات الحرارية دورًا حاسمًا في الحفاظ على درجات حرارة التشغيل الآمنة وتحسين كفاءة العمليات المختلفة. سواء في محطات الطاقة أو مراكز البيانات أو مرافق التصنيع، فإن فهم دور المبادلات الحرارية في أنظمة مياه التبريد أمر بالغ الأهمية للحفاظ على أداء النظام وتقليل تكاليف التشغيل.
سوف تستكشف هذه المقالة الغرض من المبادلات الحرارية في أنظمة مياه التبريد، والأنواع المستخدمة، وفوائدها، ومتطلبات الصيانة. في النهاية، سيكون لديك فهم واضح لكيفية مساهمة المبادلات الحرارية في فعالية أنظمة مياه التبريد.
نظام مياه التبريد عبارة عن شبكة من الأنابيب والمكونات المصممة لإدارة وتبديد الحرارة المتولدة أثناء العمليات الصناعية أو بواسطة معدات التدفئة والتهوية وتكييف الهواء (HVAC). يستخدم النظام عادة الماء كوسيلة لنقل الحرارة. تُستخدم أنظمة مياه التبريد في مجموعة واسعة من التطبيقات، بما في ذلك توليد الطاقة والتصنيع والتحكم في المناخ في المباني الكبيرة.
في معظم العمليات الصناعية، تولد المعدات مثل الضواغط والمحركات والمفاعلات حرارة زائدة. يمتص نظام مياه التبريد هذه الحرارة وينقلها بعيدًا عن المعدات لمنع ارتفاع درجة الحرارة، مما قد يؤدي إلى تلفها أو عدم كفاءتها.
يتكون نظام مياه التبريد النموذجي من عدة مكونات رئيسية:
عنصر | وصف |
برج التبريد | تبديد الحرارة إلى الغلاف الجوي عن طريق التبريد التبخيري. |
Pumps | تعميم مياه التبريد من خلال النظام. |
مبادل حراري | ينقل الحرارة من المعدات إلى ماء التبريد. |
شبكة الأنابيب | يسلم مياه التبريد من وإلى المبادل الحراري والمعدات. |
نظام الترشيح | يزيل الحطام والملوثات من مياه التبريد. |
تم تصميم أنظمة مياه التبريد لضمان امتصاص الحرارة وإزالتها بكفاءة من المعدات، والحفاظ على ظروف التشغيل المثالية ومنع ارتفاع درجة الحرارة.
تعتبر أنظمة مياه التبريد ضرورية لمنع تعطل المعدات بسبب الحرارة الزائدة. تتطلب العديد من العمليات الصناعية تحكمًا دقيقًا في درجة الحرارة لضمان جودة المنتج وسلامته والكفاءة التشغيلية. بدون نظام فعال لمياه التبريد، يمكن أن ترتفع درجة حرارة المعدات، مما يؤدي إلى توقف مكلف، وانخفاض الكفاءة، واحتمال تلف الآلات.
تتمثل الوظيفة الرئيسية للمبادل الحراري في نظام مياه التبريد في نقل الحرارة من النظام أو المعدات إلى مياه التبريد. تعمل المبادلات الحرارية على تسهيل نقل الحرارة عن طريق السماح للسائلين (عادةً أحدهما ساخن والآخر بارد) بالمرور على مقربة دون اختلاط. وهذا يضمن نقل الحرارة بشكل فعال دون تلويث السوائل.
في نظام مياه التبريد، تقوم المبادلات الحرارية عادةً بنقل الحرارة الناتجة عن العمليات الصناعية، مثل توليد الطاقة أو التصنيع أو تكييف الهواء، إلى مياه التبريد. ثم يحمل ماء التبريد هذه الحرارة بعيدًا إلى وحدة تبديد الحرارة، مثل برج التبريد.
تعمل المبادلات الحرارية على أساس ثلاثة مبادئ رئيسية لنقل الحرارة:
التوصيل : تنتقل الحرارة عبر جدران مادة المبادل الحراري (عادةً معدنية) من السائل الساخن إلى السائل البارد.
الحمل : يحدث انتقال الحرارة أيضًا من خلال حركة السوائل، حيث تميل السوائل الأكثر سخونة إلى الارتفاع بينما تغوص السوائل الباردة.
الإشعاع : في بعض الحالات، يمكن أيضًا نقل الحرارة من خلال الإشعاع، على الرغم من أن هذا أقل شيوعًا في أنظمة مياه التبريد.
يضمن المبادل الحراري نقل الحرارة بشكل فعال من النظام الصناعي إلى مياه التبريد، مما يحافظ على نطاق درجة الحرارة المطلوبة لكل من المعدات ونظام التبريد.
تعتمد كفاءة نظام مياه التبريد على الأداء الفعال للمبادل الحراري. إذا كان المبادل الحراري لا يعمل بشكل صحيح، فقد يؤدي ذلك إلى نقل الحرارة بشكل غير فعال، مما يتسبب في معاناة نظام مياه التبريد للحفاظ على درجات الحرارة اللازمة. يمكن أن يؤدي ذلك إلى زيادة استهلاك الطاقة، وتآكل النظام، واحتمال ارتفاع درجة حرارة المعدات.
من خلال الحفاظ على مبادل حراري فعال، يمكن لنظام مياه التبريد أن يعمل بكفاءة، باستخدام طاقة أقل وإطالة عمر كل من المعدات ونظام التبريد نفسه.
يتم استخدام عدة أنواع من المبادلات الحرارية في أنظمة مياه التبريد، كل منها يناسب ظروف واحتياجات التشغيل المختلفة. تشمل الأنواع الأكثر شيوعًا ما يلي:
يتكون المبادل الحراري للقشرة والأنبوب من سلسلة من الأنابيب داخل غلاف أسطواني. يتدفق أحد السائلين عبر الأنابيب، بينما يتدفق السائل الآخر حول الأنابيب داخل الغلاف. هذا التصميم فعال لأنظمة التبريد واسعة النطاق ويمكنه التعامل مع الضغوط ودرجات الحرارة العالية.
ميزة | مبادل حراري شل وأنبوب |
تكوين التدفق | التيار المعاكس، التدفق المتوازي، أو التدفق المتقاطع. |
التطبيقات | محطات توليد الطاقة، الصناعات البتروكيماوية، المصافي. |
المزايا | كفاءة عالية في نقل الحرارة، يمكنها التعامل مع كميات كبيرة من السوائل. |
العيوب | يتطلب مساحة كبيرة، ومزيدًا من الصيانة بسبب تراكم الحجم. |

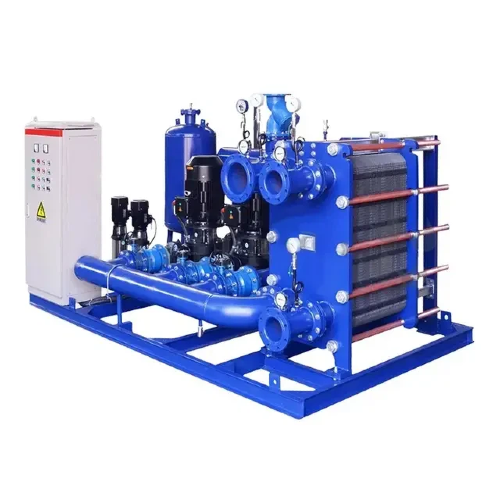

يتكون المبادل الحراري للوحة من ألواح متعددة مكدسة مع فجوات صغيرة لتدفق السوائل. هذا النوع مدمج وفعال، مما يجعله مثاليًا للأنظمة ذات المساحة المحدودة.
ميزة | لوحة مبادل حراري |
تكوين التدفق | تصميم التدفق المتقاطع أو التدفق المعاكس. |
التطبيقات | أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والتبريد، والتطبيقات الصناعية صغيرة الحجم. |
المزايا | كفاءة عالية في نقل الحرارة، تصميم مدمج. |
العيوب | يمكن أن تكون عرضة للتلوث وتتطلب صيانة دورية. |
يستخدم المبادل الحراري المبرد بالهواء الهواء لتبريد السائل. وتتكون عادة من أنابيب ذات زعانف يتدفق من خلالها السائل، ويتم نفخ الهواء فوق الزعانف لتبديد الحرارة. غالبًا ما يستخدم هذا النوع من المبادلات الحرارية في المواقف التي يكون فيها توافر المياه محدودًا.
ميزة | مبادل حراري مبرد بالهواء |
تكوين التدفق | يمر الهواء فوق الأنابيب ذات الزعانف، مما يؤدي إلى تبريد السائل الموجود بداخلها. |
التطبيقات | السيارات، أنظمة التبريد الصغيرة، التطبيقات الصناعية. |
المزايا | لا يتطلب الماء، مناسب للبيئات الجافة. |
العيوب | أقل كفاءة من أنظمة التبريد بالماء، وتتطلب مساحة سطحية كبيرة. |
يعتمد اختيار المبادل الحراري على عوامل مختلفة مثل نوع السائل والحمل الحراري والمساحة المتاحة. بالنسبة للتطبيقات الصناعية واسعة النطاق، تُستخدم عادةً المبادلات الحرارية ذات الغلاف والأنبوب، في حين تكون المبادلات الحرارية اللوحية أكثر ملاءمة للأنظمة المدمجة. تعتبر المبادلات الحرارية المبردة بالهواء مثالية للبيئات التي يكون فيها توافر المياه محدودًا.
تعمل المبادلات الحرارية على تحسين كفاءة أنظمة مياه التبريد بشكل كبير من خلال السماح بنقل الحرارة بشكل أكثر فعالية. عندما يتم نقل الحرارة بكفاءة من النظام إلى مياه التبريد، يعمل النظام بأداء مثالي، مما يقلل من استهلاك الطاقة ويحسن الأداء العام لنظام التبريد.
ومن خلال تحسين نقل الحرارة، تعمل المبادلات الحرارية على تقليل الحاجة إلى طاقة تبريد إضافية. وهذا يؤدي إلى توفير الطاقة، الأمر الذي يمكن أن يقلل بشكل كبير من تكاليف التشغيل بمرور الوقت. وفي الأنظمة الصناعية واسعة النطاق، يمكن أن تكون هذه الوفورات كبيرة، مما يجعل المبادلات الحرارية استثمارًا فعالاً من حيث التكلفة.
تعمل إدارة الحرارة المناسبة على إطالة عمر المعدات في نظام مياه التبريد. عندما تتم إزالة الحرارة بكفاءة، تقل احتمالية تعرض المعدات للتآكل الناتج عن ارتفاع درجة الحرارة. يؤدي هذا إلى إطالة عمر كل من المبادل الحراري والمعدات التي يتم تبريدها.
تساعد المبادلات الحرارية الفعالة على تقليل التأثير البيئي لأنظمة التبريد عن طريق تقليل استهلاك الطاقة. وينتج عن ذلك ضغط أقل على موارد الطاقة ويمكن أن يساهم في جهود الاستدامة التي تبذلها الشركة. إن تقليل استخدام الطاقة يعني أيضًا تقليل الانبعاثات، مما يعود بالنفع على البيئة.
تعد صيانة المبادلات الحرارية في نظام مياه التبريد أمرًا ضروريًا لضمان طول عمرها وأدائها الفعال. تساعد الصيانة الدورية على منع حدوث مشكلات مثل التلوث والتآكل والقشور، مما قد يقلل من كفاءة نقل الحرارة للمبادل الحراري.
مهمة | تكرار | غاية |
تقتيش | سنوية أو نصف سنوية | تحقق من عدم وجود تآكل أو تسرب أو علامات التلف. |
تنظيف | كل 6-12 شهرًا | قم بإزالة الترسبات الكلسية والأوساخ والحطام المتراكم الذي يمكن أن يعيق نقل الحرارة. |
إزالة الترسبات | حسب الحاجة | منع تراكم القشور، خاصة في مناطق المياه شديدة العسر. |
اختبار التسرب | سنويا | التأكد من عدم وجود أي تسربات يمكن أن تؤثر على كفاءة النظام. |
سيساعد الفحص والصيانة المنتظمة في اكتشاف المشكلات المحتملة مبكرًا. تشمل العلامات التي تشير إلى أن المبادل الحراري الخاص بك قد يحتاج إلى الإصلاح أو الاستبدال ما يلي:
انخفاض كفاءة التبريد.
تآكل واضح أو تأليب على الأسطح.
أصوات أو اهتزازات غير عادية.
تسربات أو علامات فقدان الضغط.
في الختام، تلعب المبادلات الحرارية دورًا حاسمًا في ضمان كفاءة وموثوقية أنظمة مياه التبريد. إنها تتيح نقل الحرارة بشكل فعال من المعدات الصناعية إلى مياه التبريد، مما يمنع ارتفاع درجة الحرارة ويحسن الأداء . من خلال اختيار النوع المناسب من المبادلات الحرارية وضمان الصيانة المناسبة، يمكنك تحسين كفاءة الطاقة بشكل كبير، وإطالة عمر المعدات الخاصة بك، وخفض تكاليف التشغيل.
في Ruidong Group، نحن متخصصون في توفير مبادلات حرارية عالية الجودة مصممة لتلبية الاحتياجات المحددة لأنظمة مياه التبريد المختلفة. فريقنا مكرس لمساعدتك في اختيار الحل المناسب لنظامك، مما يضمن أقصى قدر من الكفاءة والأداء على المدى الطويل. إذا كنت تتطلع إلى تحسين نظام مياه التبريد الخاص بك أو تحتاج إلى مشورة الخبراء، فلا تتردد في الاتصال بنا. دعنا ندعمك في تحسين عملياتك وتحقيق نتائج مستدامة.
ما هي الوظيفة الأساسية للمبادل الحراري في نظام مياه التبريد؟
تتمثل الوظيفة الأساسية للمبادل الحراري في نقل الحرارة من المعدات الصناعية إلى مياه التبريد، مما يضمن عدم ارتفاع درجة حرارة المعدات.
كيف يعمل المبادل الحراري على تحسين كفاءة الطاقة؟
تعمل المبادلات الحرارية على تحسين نقل الحرارة، مما يقلل الحاجة إلى طاقة تبريد إضافية ويقلل استهلاك الطاقة.
ما هي أنواع المبادلات الحرارية المستخدمة في أنظمة تبريد المياه؟
تشمل الأنواع الشائعة المبادلات الحرارية ذات الغلاف والأنبوب، والمبادلات الحرارية اللوحية، والمبادلات الحرارية المبردة بالهواء.
كم مرة يجب تنظيف أو صيانة المبادل الحراري؟
يجب إجراء الصيانة الدورية، بما في ذلك التنظيف والفحص، سنويًا أو مرتين سنويًا، حسب ظروف التشغيل.
ما هي العلامات التي قد تشير إلى ضرورة استبدال المبادل الحراري؟
تشمل العلامات الشائعة انخفاض كفاءة التبريد والتآكل المرئي والتسربات أو فقدان الضغط.
