المبادلات الحرارية هي أجهزة أساسية في مختلف الصناعات، بدءًا من أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) إلى المعالجة الكيميائية والتبريد وتوليد الطاقة. وظيفتها الأساسية هي نقل الحرارة بين اثنين أو أكثر من السوائل دون خلطها. يعد فهم المبدأ الكامن وراء المبادلات الحرارية أمرًا بالغ الأهمية لاختيار النوع المناسب لتطبيقك وضمان الأداء الأمثل. سوف تستكشف هذه المقالة المبادئ الأساسية لكيفية عمل المبادلات الحرارية وتصميمها وكيفية مساهمتها في كفاءة الطاقة وأداء النظام.
المبادل الحراري هو جهاز ميكانيكي مصمم لنقل الحرارة بين سائلين أو أكثر عند درجات حرارة مختلفة. وهو يعمل على مبدأ التوصيل الحراري، حيث تنتقل الحرارة من السائل الأكثر سخونة إلى السائل البارد، دون اختلاط السائلين. تعتبر المبادلات الحرارية ضرورية في العديد من التطبيقات حيث يكون نقل الحرارة بين الوسائط المختلفة ضروريًا لحسن سير عمل النظام.
تأتي المبادلات الحرارية بتصميمات مختلفة، كل منها مناسب لتطبيقات محددة. فيما يلي الأنواع الأكثر شيوعًا للمبادلات الحرارية:
المبادل الحراري اللوحي : يتكون من عدة صفائح متراصة مع بعضها البعض مع وجود فجوات صغيرة بينها، لتشكل قنوات لتدفق السوائل. إنه فعال للغاية في نقل الحرارة ويستخدم بشكل شائع في التطبيقات المدمجة.

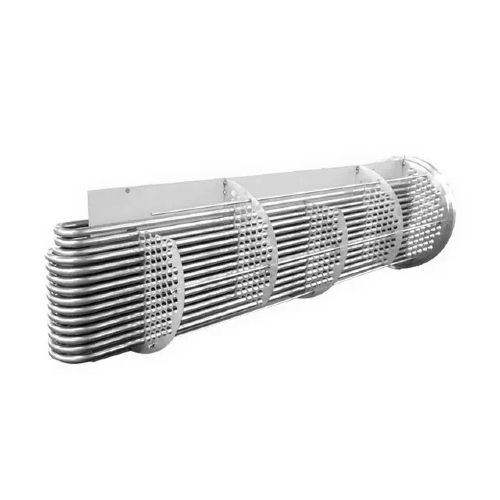

المبادل الحراري للغطاء والأنبوب : يتكون من سلسلة من الأنابيب الموجودة داخل الغلاف. يتدفق أحد السوائل عبر الأنابيب بينما يتدفق سائل آخر حول الأنابيب، مما يجعله مثاليًا لتطبيقات الضغط العالي.
مبادل حراري مبرد بالهواء : يستخدم الهواء بدلاً من الماء لتبريد السائل، وهو مناسب للمناطق ذات إمدادات المياه المحدودة أو التطبيقات الخارجية.
المبادل الحراري ذو الأنبوب المزدوج : يتكون من أنبوب داخل آخر، حيث يتدفق السائلان في اتجاهين متعاكسين للتبادل الحراري. يستخدم هذا التصميم عادةً للتطبيقات الصغيرة الحجم.
لفهم كيفية عمل المبادل الحراري، من الضروري فهم المبادئ الأساسية لنقل الحرارة. يعتمد المبدأ الأساسي للمبادلات الحرارية على النقل الحراري ، والذي يحدث عبر ثلاث آليات أساسية: التوصيل، والحمل الحراري، والإشعاع.
التوصيل هو العملية التي يتم من خلالها نقل الحرارة عبر مادة صلبة من منطقة أكثر سخونة إلى منطقة أكثر برودة. ويحدث هذا على المستوى الجزيئي عندما تهتز الجزيئات الموجودة في المنطقة الساخنة وتمرر طاقتها إلى الجزيئات الأكثر برودة المجاورة. في المبادلات الحرارية، يتم تسهيل التوصيل بواسطة المادة (عادةً المعدن) التي يتم من خلالها نقل الحرارة بين سائلين.
يحدث الحمل الحراري عندما تنتقل الحرارة عبر سائل (سائل أو غاز) بسبب حركة السائل. عندما يتم تسخين السائل، تنخفض كثافته، مما يؤدي إلى ارتفاعه واستبداله بسائل أكثر برودة. تسمح هذه الحركة بنقل الحرارة من مكان إلى آخر. في المبادل الحراري، يعد الحمل الحراري أمرًا ضروريًا لنقل الحرارة من السطح الساخن (الأنبوب، اللوحة) إلى السائل.
الإشعاع هو انتقال الحرارة عبر الموجات الكهرومغناطيسية، مثل الأشعة تحت الحمراء. في حين أن الإشعاع يلعب دورًا ثانويًا في المبادلات الحرارية، إلا أنه لا يزال عاملاً في بعض التصميمات المتخصصة، خاصة عندما يتم تسخين السوائل إلى درجات حرارة عالية.
في المبادلات الحرارية، يعد التوصيل والحمل الحراري الآليتين الأساسيتين لنقل الحرارة. يتم توصيل الحرارة أولاً من خلال جدران المبادل الحراري (سواء كان لوحًا أو أنبوبًا أو غلافًا)، ومن ثم يضمن الحمل الحراري نقل الحرارة من السطح الصلب إلى السائل، حيث يتم نقلها بعيدًا. من خلال تصميم المبادل الحراري بمساحة سطحية ومواد مناسبة، يمكن زيادة نقل الحرارة إلى الحد الأقصى.
ترتبط كفاءة نقل الحرارة في المبادل الحراري ارتباطًا مباشرًا بمساحة السطح المتاحة للتبادل الحراري. كلما زادت مساحة السطح، زادت إمكانية نقل الحرارة بين السائلين. ولهذا السبب يتم استخدام تصميمات مثل المبادلات الحرارية اللوحية، حيث أن مساحة سطحها الكبيرة تسمح بنقل الحرارة بشكل فعال في مساحة صغيرة.
يلعب تصميم المبادل الحراري دورًا مهمًا في مدى كفاءة نقل الحرارة. أدناه، نقوم بتحليل المكونات الأساسية وميزات التصميم التي تعمل على تحسين نقل الحرارة.
أسطح نقل الحرارة : هي الأسطح التي تنتقل فيها الحرارة بين السوائل. في المبادل الحراري للوحة، تعمل الألواح كأسطح نقل الحرارة الأولية، بينما في تصميم الغلاف والأنبوب، تؤدي الأنابيب هذه الوظيفة.
الموائع : تعمل المبادلات الحرارية عن طريق نقل الحرارة بين سائلين مختلفين، يمكن أن يكونا سوائل أو غازات. يتم عادةً فصل السوائل عن طريق أسطح نقل الحرارة لمنع الخلط.
ترتيب التدفق : يعد الترتيب الذي تتدفق فيه السوائل عبر المبادل الحراري أمرًا بالغ الأهمية لتحسين نقل الحرارة. تتضمن ترتيبات التدفق الشائعة التدفق المعاكس، والتدفق المتوازي، والتدفق المتقاطع.
يحدد ترتيب تدفق السوائل في المبادل الحراري كفاءته. فيما يلي الأنواع الثلاثة الأساسية لتكوينات التدفق:
التدفق المعاكس : يتدفق السائلان في اتجاهين متعاكسين، مما يزيد من الفرق في درجة الحرارة ويسمح بنقل الحرارة بشكل أكثر كفاءة. هذا هو ترتيب التدفق الأكثر كفاءة من حيث أداء نقل الحرارة.
التدفق الموازي : تتدفق الموائع في نفس الاتجاه، مما يؤدي إلى اختلاف أقل في درجة الحرارة بين الموائع أثناء تحركها عبر المبادل الحراري. هذا الترتيب أقل كفاءة من التدفق المعاكس ولكنه يستخدم أحيانًا في تطبيقات محددة.
الجريان المتقاطع : يتدفق أحد المائعين بشكل عمودي على المائع الآخر. يستخدم هذا الترتيب بشكل شائع في المبادلات الحرارية المبردة بالهواء.
نوع التدفق | وصف | كفاءة |
التدفق المعاكس | تتدفق السوائل في اتجاهين متعاكسين. | الأكثر كفاءة. |
التدفق الموازي | تتدفق السوائل في نفس الاتجاه. | أقل كفاءة. |
التدفق المتقاطع | يتدفق أحد السائلين بشكل عمودي على الآخر. | فعالة إلى حد ما. |
هناك عدة عوامل تؤثر على كفاءة المبادل الحراري، مما يؤثر على مدى جودة أدائه في نقل الحرارة. إن فهم هذه العوامل يمكن أن يساعد في تحسين أداء المبادل الحراري.
تؤثر مساحة السطح بشكل مباشر على معدل نقل الحرارة. كلما زادت مساحة السطح، زادت إمكانية نقل الحرارة بين السوائل. ولهذا السبب تم تصميم العديد من المبادلات الحرارية لزيادة مساحة السطح من خلال استخدام الألواح أو الزعانف أو الأنابيب.
كلما زاد الفرق في درجة الحرارة بين السائلين، زادت إمكانية نقل الحرارة. يعتمد هذا المبدأ على القانون الثاني للديناميكا الحرارية، حيث تتدفق الحرارة دائمًا من الجسم الأكثر سخونة إلى الجسم الأكثر برودة.
يلعب معدل تدفق السوائل دورًا حاسمًا في كفاءة نقل الحرارة. تؤدي معدلات التدفق المرتفعة إلى زيادة معدل التبادل الحراري ولكنها قد تسبب أيضًا انخفاضًا في الضغط. من المهم تحقيق التوازن في معدل التدفق لتجنب الإفراط في استهلاك الطاقة.
تؤثر مادة سطح المبادل الحراري بشكل كبير على نقل الحرارة. يفضل استخدام المواد ذات الموصلية الحرارية العالية، مثل النحاس أو الألومنيوم، لأنها تسمح بمرور الحرارة بشكل أكثر كفاءة.
تُستخدم المبادلات الحرارية في العديد من الصناعات، ويستفيد كل تطبيق من قدرتها على إدارة نقل الحرارة بكفاءة. فيما يلي بعض الصناعات الأساسية التي تعتمد على المبادلات الحرارية.
في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، تُستخدم المبادلات الحرارية لنقل الحرارة بين الهواء والماء أو المبردات. إنها تلعب دورًا أساسيًا في تدفئة وتبريد المباني، مما يساهم في كفاءة استخدام الطاقة وضمان جودة الهواء الداخلي المثالية.
في محطات توليد الطاقة، تقوم المبادلات الحرارية بنقل الحرارة من البخار أو غازات العادم إلى سوائل أخرى لتوليد الكهرباء. فهي حاسمة في الحفاظ على كفاءة النظام وتقليل خسائر الطاقة.
تعد المبادلات الحرارية جزءًا لا يتجزأ من أنظمة التبريد وتكييف الهواء، حيث تساعد على امتصاص الحرارة من الهواء الداخلي وإطلاقها في الخارج، مما يحافظ على برودة المساحات وراحتها.
تعتمد صناعات المعالجة الكيميائية على المبادلات الحرارية للحفاظ على درجات الحرارة المثلى أثناء التفاعلات. فهي تضمن تسخين المواد الكيميائية أو تبريدها بكفاءة، مما يحافظ على سلامة المنتجات ويعزز سلامة العمليات.
تعد الصيانة المناسبة أمرًا بالغ الأهمية لضمان طول عمر وكفاءة المبادلات الحرارية. يمكن أن يؤدي إهمال الصيانة إلى انخفاض الأداء وارتفاع تكاليف الطاقة واحتمال فشل المعدات.
القاذورات : تراكم الحطام أو الرواسب على أسطح نقل الحرارة يمكن أن يقلل من الكفاءة.
التآكل : يمكن أن يحدث التآكل عندما تتفاعل مادة المبادل الحراري مع السوائل، مما يؤدي إلى حدوث تسربات وتلف.
الانسداد : يمكن أن يؤدي الانسداد في الأنابيب أو الصفائح إلى إعاقة تدفق السوائل، مما يقلل من فعالية نقل الحرارة.
يساعد التنظيف والفحص المنتظم للمبادلات الحرارية على تجنب التلوث والانسداد.
يعد التحقق من وجود تسربات وعلامات التآكل أمرًا مهمًا لضمان سلامة النظام.
يمكن أن يؤدي استبدال الأجزاء أو المكونات البالية إلى منع المزيد من الضرر والحفاظ على الكفاءة.
يعد فهم المبادئ الكامنة وراء المبادلات الحرارية أمرًا بالغ الأهمية لاختيار المعدات المناسبة وضمان الأداء الأمثل. في Ruidong Group، نحن متخصصون في توفير مبادلات حرارية عالية الجودة مصممة للعمل بكفاءة بناءً على مبادئ التوصيل والحمل الحراري. تقوم هذه الأجهزة بنقل الحرارة بشكل فعال بين السوائل، ويعتمد تصميمها وكفاءتها وأدائها العام على عوامل مثل مساحة السطح ومعدل التدفق وموصلية المواد. نحن نؤكد على أهمية الصيانة الدورية لمنع حدوث مشكلات مثل التلوث والتآكل والانسداد، والتي قد تؤدي إلى الإضرار بكفاءة وموثوقية النظام. سواء كنت تتطلع إلى تحسين أداء نظامك أو ضمان الأداء الوظيفي على المدى الطويل، فإن فريقنا موجود هنا لتقديم مشورة الخبراء وتخصيص الحلول لتلبية احتياجاتك الخاصة. تواصل معنا اليوم لتعرف كيف يمكننا مساعدتك في اختيار وصيانة المبادل الحراري المثالي لتطبيقك.
يقوم المبادل الحراري بنقل الحرارة من سائل إلى آخر من خلال التوصيل والحمل الحراري. تنتقل الحرارة من السائل الأكثر سخونة إلى السائل البارد دون اختلاط السائلين.
تشمل الأنواع الشائعة من المبادلات الحرارية المبادلات الحرارية اللوحية، والمبادلات الحرارية ذات الغلاف والأنبوب، والمبادلات الحرارية المبردة بالهواء، والمبادلات الحرارية ذات الأنابيب المزدوجة.
يمكن تحسين الكفاءة من خلال تحسين الفرق في درجة الحرارة بين السوائل، وزيادة مساحة السطح، وضبط معدلات التدفق، واختيار المواد ذات الموصلية الحرارية العالية.
يجب فحص المبادلات الحرارية بانتظام، على الأقل مرة واحدة في السنة، لمنع التلوث والتآكل والانسداد، وللتأكد من أنها تعمل بكفاءة.
يمكن أن يحدث فشل المبادل الحراري بسبب مشكلات مثل التآكل والانسداد والتلوث والأضرار المادية مثل الشقوق أو التسريبات.
